特征

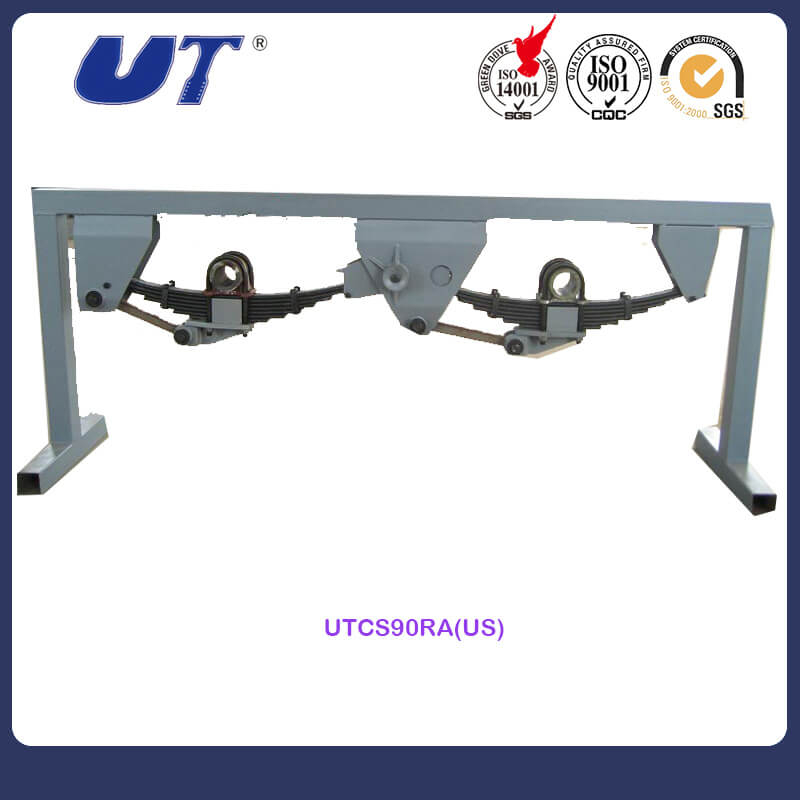

纽约/ YTE型机械式悬挂(无论悬吊式和悬挂式型)
1. Overlung和悬挂式类型
2.板簧可以是75mm及90毫米
3.轴梁可圆形和方形,尺寸为5’ ”和6’ ”
4.车桥间距:1300米,1310毫米,1360毫米,1540毫米
5.车桥光束大小:5’ ”和6’ ” /127毫米和150毫米
6.一车轴,串联,三 - 轴是可选
我们以及可以提供所有该系列的设计纽约悬挂部件,如前面900201衣架,900203后吊架,900202均衡器吊架,900206均衡器,770706板簧等
重要提示:我们可以与您的样品和图纸根据完全产生。
参数
单轴载重(容量):16T每车轴

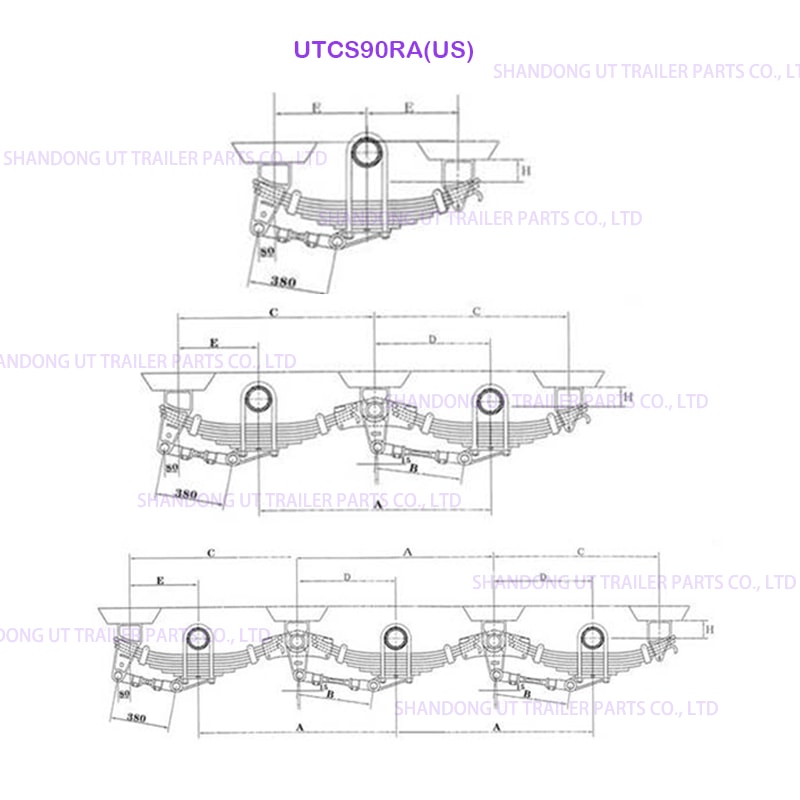

项目 | A(毫米) | B(毫米) | C(毫米) | d(毫米) | E(毫米) | 高(mm) | 车轴数量 |
1 | 1300 | 495 | 1088 | 650 | 438 | 140 | 2 |
2 | 1240 | 470 | 1058 | 620 | 438 | 140 | 2 |
3 | 1550 | 620 | 1208 | 775 | 438 | 140 | 2 |
4 | 1300 | 495 | 1088 | 650 | 438 | 157 | 3 |
5 | 1240 | 470 | 1058 | 620 | 438 | 140 | 3 |
6 | 1550 | 620 | 1208 | 775 | 438 | 140 | 3 |
7 | 1300 | 495 | 1088 | 650 | 438 | 157 | 2 |
8 | - | - | - | - | 438 | 140 | 1 |
9 | - | - | - | - | 438 | 140 | 1 |
10 | - | - | - | - | 438 | 140 | 1 |
注:可按照客户要求专门设计制造注:可选尺寸可用
