特征

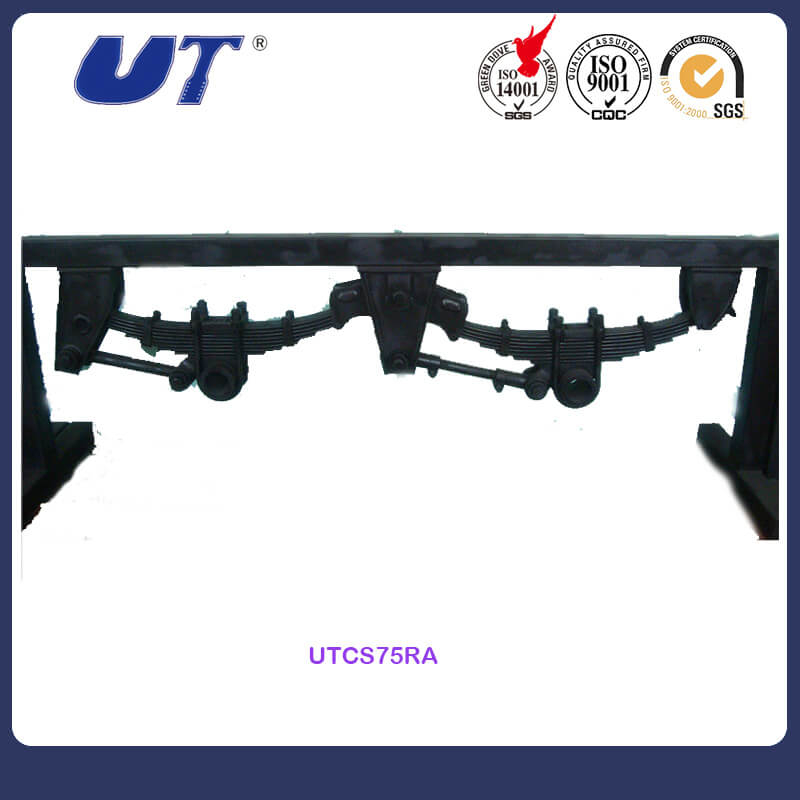

纽约/ YTE型机械式悬挂(无论悬吊式和悬挂式型)
1. Overlung和悬挂式类型
2.板簧可以是75mm及90毫米
3.轴梁可圆形和方形,尺寸为5’ ”和6’ ”
4.车桥间距:1300米,1310毫米,1360毫米,1540毫米
5.车桥光束大小:5’ ”和6’ ” /127毫米和150毫米
6.一车轴,串联,三 - 轴是可选
我们以及可以提供所有该系列的设计纽约悬挂部件,如前面900201衣架,900203后吊架,900202均衡器吊架,900206均衡器,770706板簧等
重要提示:我们可以与您的样品和图纸根据完全产生。
参数
单轴载重(容量):12T每车轴
板簧(片簧):75mmx13mmx8个

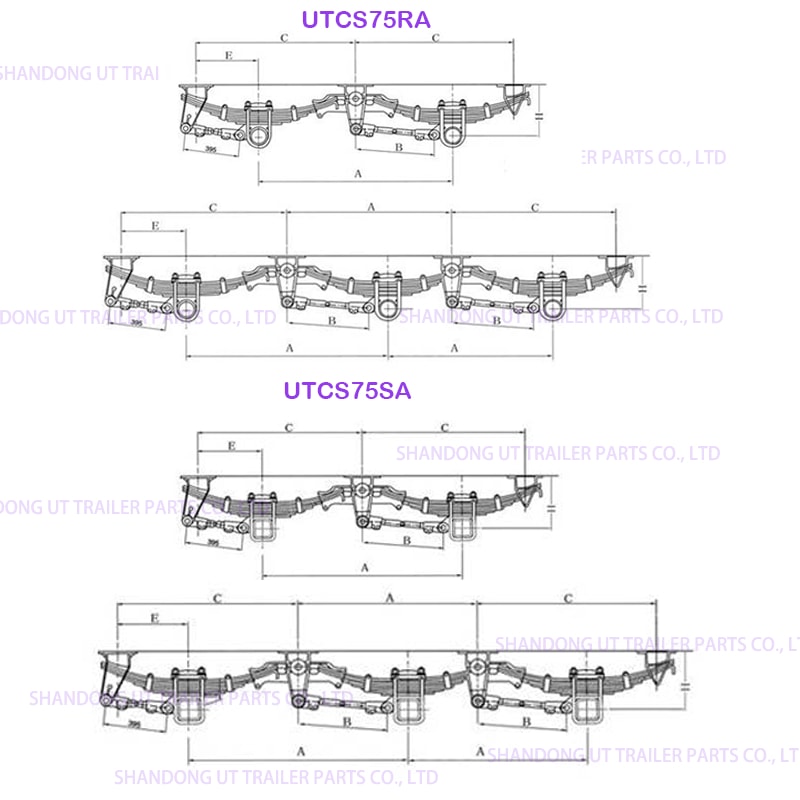

安装尺寸如下表尺寸:
A(毫米) | C(毫米) | 高(mm) | 1 | 550 | 438 | 2/3 |
1315 | 1095 | 400/425/450/475 | 3 | 565 | 438 | 2/3 |
1232 | 1054 | 400/425/450/475 | 5 | 550 | 438 | 2/3 |
1232 | 1054 | 385/410/435/460 | 7 | 520 | 438 | 2/3 |
1384 | 1130 | 385/410/435/460 | <跨度 “=””风格= “;填充:0像素”> 2/3 |
注:可按照客户要求专门设计制造注:可选尺寸可用
